Barrage de Platzspitz (ZH): Renouvellement
- Maître d'ouvrage
- Canton de Zurich, AWEL
- Mandataire
- IUB Engineering SA en consortium
- Période
- 2015-2028
- Coûts de construction
- CHF 16.8 Mio
- Prestations
Gestion globale, avant-projet, projet de l’ouvrage, demande d’autorisation, projet d’exécution et direction des travaux
- Description
Le barrage de Platzspitz se situe sur la Limmat et permet de réguler le lac de Zurich. Les deux vannes-toit datant de 1950 ne répondent plus aux actuelles exigences de sécurité opérationnelle et doivent être remplacées. Dans le cadre d‘un processus participatif, un barrage à vannes secteurs composé de deux travées a été largement désigné comme la meilleure option. En raison de sa conception sans superstructures visibles et de son apparence similaire au barrage actuel, ce type de barrage s’adapte parfaitement aux exigences techniques et urbanistiques, tout en préservant les monuments historiques. Des essais sur un modèle hydraulique ont été effectués pour vérifier la conception et le fonctionnement du barrage dans le cadre du projet de l’ouvrage. Le projet comprend également un nouveau pont sur la Limmat an amont du barrage, de nouveaux batardeaux, des modifications du bâtiment de régulation, une passe à poissons à méandre dans la digue, des mesures de compensation dans le tronçon limitrophe de la Sihl au moyen d‘épis de guidage et un nouveau pont sur la Sihl. Le pont intégral en béton précontraint remplace l‘actuel Mattensteg qui sera déplacé de 80 m en amont et permettra l’accès pour la livraison des vannes-toits.
- Données principales
Débit de crue HQ100 = 350m³/s
Largeur des vannes secteur 2 x 25 m

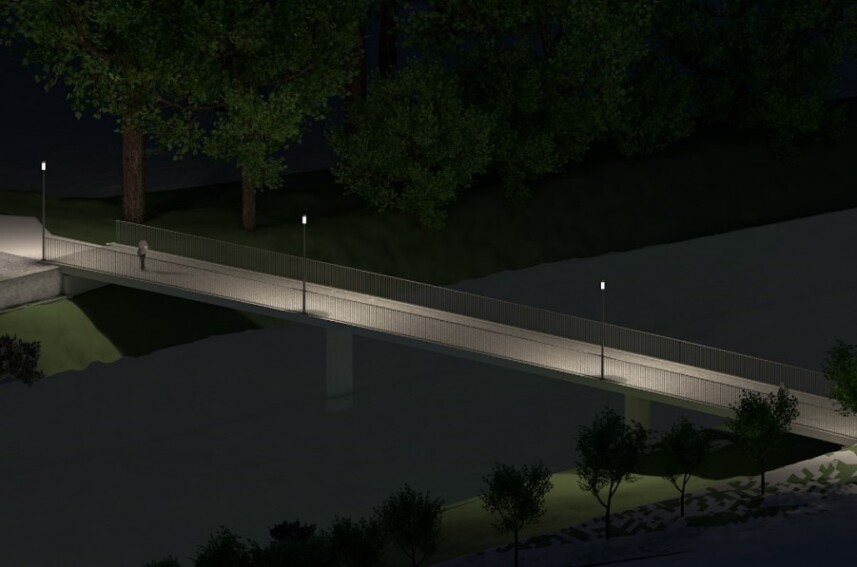

Hauteur du barrage 3.75 mLe pont de Platzspitz:
- Longueur totale 55 m
- Largeur totale 5.50 m
Passe à poissons:
- Différence de hauteur 3.66 m, 18 bassins

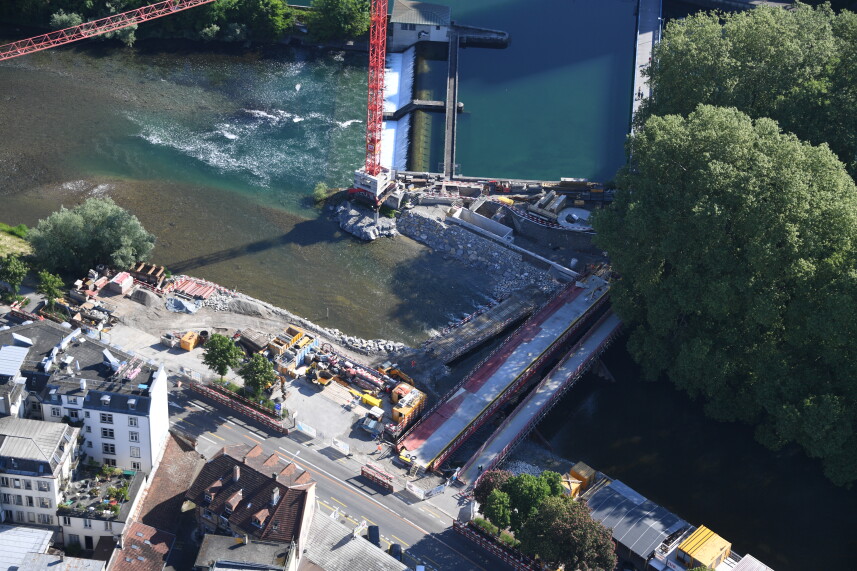

Barrage existant avec deux vannes-toit

Visualisation du nouveau barrage et de la passe à poissons à méandres
