A13 Tunnel de San Bernardino (GR) : assainissement des équipements d’exploitation et de sécurité (EES)
- Maître d'ouvrage
- Office fédéral des routes (OFROU), filiale de Bellinzone
- Mandataire
- Consortium d’ingénieurs TIGRI
Organisme compétent : IM Maggia Engineering SA
- Période
- 2015-2023 (en cours)
- Coûts de construction
- CHF 17 mio.
- Prestations
Planification, passation de marché et surveillance des travaux pour le renouvellement complet de l’installation de ventilation et des mesures connexes, ainsi que des portails thermiques.
Phases SIA 31-53
- Description
Le tunnel du San Bernardino est constitué d’un seul tube à circulation bidirectionnelle et d’une dalle intermédiaire qui sépare le puits d’aération de l’espace de circulation. Le mandat inclut la planification, la réalisation et la surveillance des travaux de renouvellement complet du système de ventilation (remplacement des ventilateurs axiaux, des accélérateurs et des ventilateurs des galeries de sécurité) ainsi que de toutes les mesures connexes concernant les installations EES (énergie, système de gestion, réseau de communication, installations auxiliaires, etc.). Le projet comprend en outre la modernisation de l’éclairage des carrefours, l’installation de la signalétique pour les portails thermiques et le renouvellement de l’installation de détection d’incendies.
Les installations sont intégrées dans l’actuel système de gestion du trafic routier du canton des Grisons.
- Données principales
- Longueur du tunnel de San Bernardino : 6,65 km
- Nombre de centrales de ventilation : 4
- Nombre de galeries souterraines : 4
- Nombre de trappes d’extraction des fumées : 65
- Nombre de ventilateurs axiaux : 8
- Nombre d’accélérateurs : 12
- Nombre de ventilateurs de la galerie de sécurité : 4
- Intégration dans le système de gestion du trafic routier du canton des Grisons.

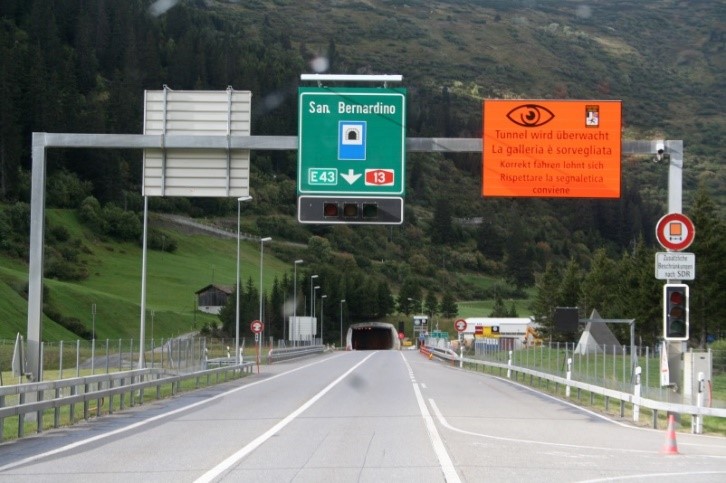

Portail nord du tunnel de San Bernardino

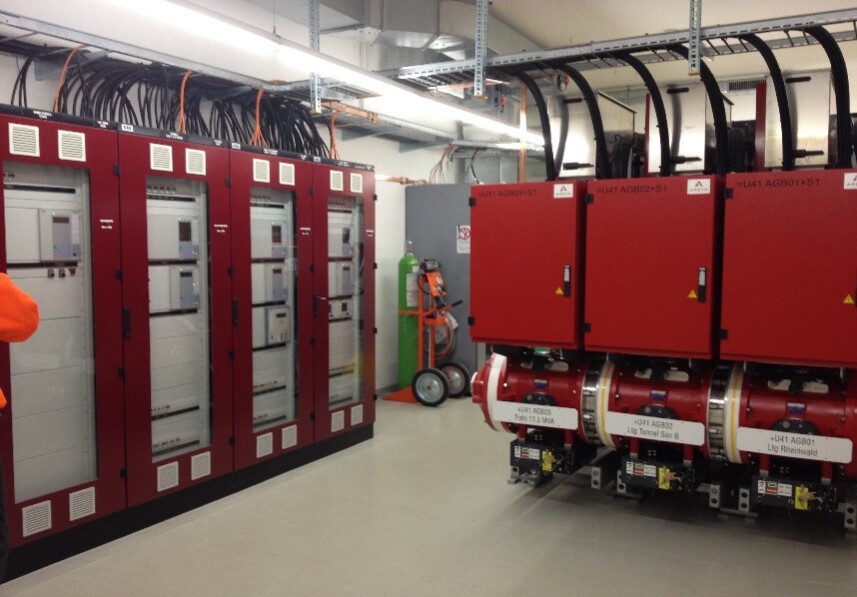

Locaux moyenne tension du tunnel de San Bernardino
