Ersatz Staumauer Spitallamm (BE): Nebenanlagen

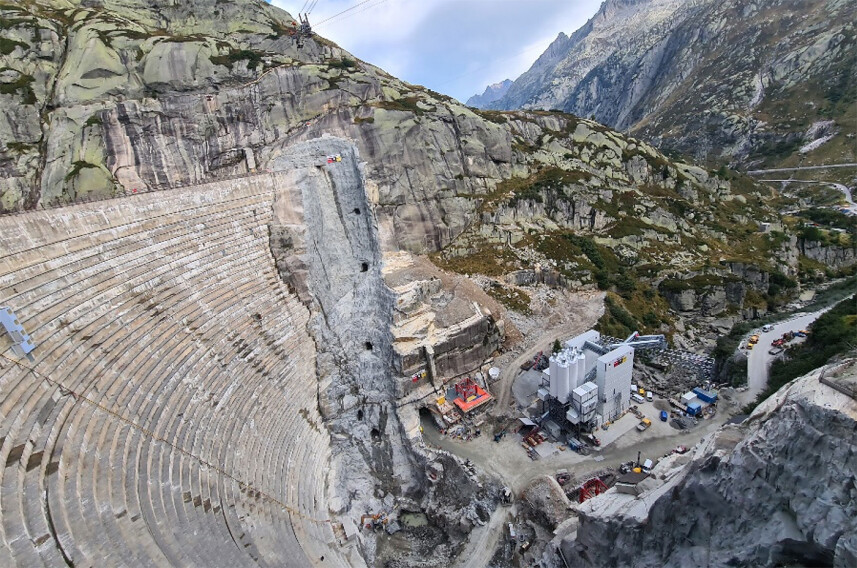

Die Staumauer Spitallamm welche in den Jahren 1928 – 1932 gebaut wurde muss ersetzt werden. Die KWO haben sich entschlossen dazu luftseitig eine neue Bogenstaumauer zu erstellen. Die IUB ist dabei verantwortlich für die Planung der Nebenanlagen:

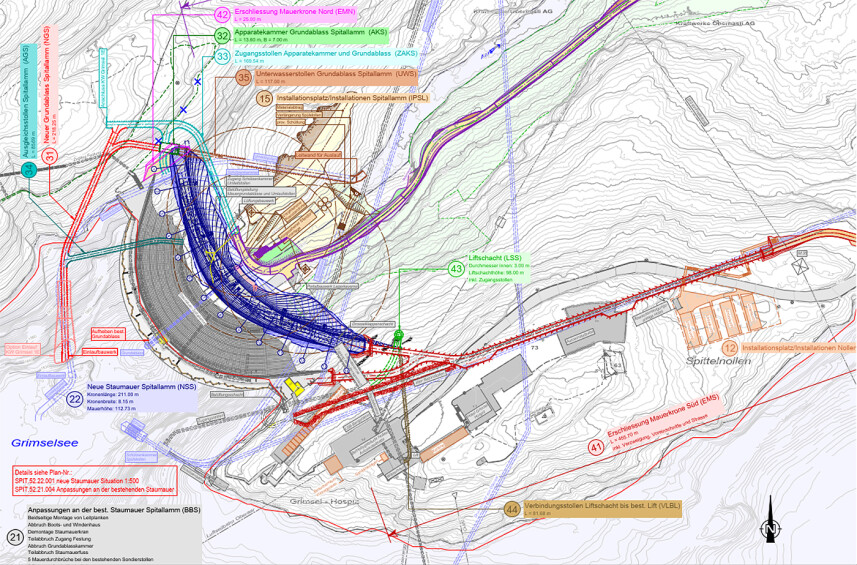

• Der neue Grundablass führt von einem neuen Seeanstich des Grimselsees mit einem Gefälle von 18 % und einer Länge von 190 m zur neuen Apparatekammer. Über den neuen 120 m langen Unterwasserstollen wird das Wasser in die Aare geleitet. Im Bereich vor der Apparatekammer und bis 20 m in den Unterwasserstollen wird eine Stahlpanzerung eingebaut.
• Der neue 94 m hohe Liftschacht verbindet die Lagerkaverne am Schachtfuss mit der Mauerkrone.
• Zugangsstollen zur Mauerkrone und der Apparatekammer
• Voreinschnitte bei den Mauerkronen
• Zufahrtstrasse
• Die hydraulischen Nachweise für die Hochwassersicherheit der Stauanlage und die statischen Nachweise der Abschlussorgane
• Sicherung bestehende Lagerkaverne und Überwachungskonzept
• Felsmechanische Berechnungen
• Beurteilung Standsicherheit bestehender Grundablass und Projektierung Sicherungsmassnahmen
• Verlängerung Spülstollen

• Ausbauwassermenge Grundablass: 91 m³/s
• Druckhöhe Grundablass: 108 m
