Riazzino (TI): Rifacimento sottopasso FFS

Committente
FFS Regione Sud e Dipartimento del Territorio del Canton Ticino
Progettazione
IM Maggia Engineering SA
Realizzazione
2007–2009
Costo dell'opera
CHF 7 Mio.
Prestazioni
  • Progetto di massima
  • Progetto definitivo
  • Documenti d'appalto
  • Progetto esecutivo
  • Accompagnamento dei lavori di costruzione
Descrizione
Il sottopasso FFS esistente aveva un altezza che non corrispondeva alle prescrizioni attuali e non era agibile da veicoli pesanti di grandi dimensioni. A causa della larghezza ridotta il suo uso era pericoloso per ciclisti e pedoni e in caso di innalzamento del livello della falda per forti precipitazioni veniva sommerso e restava impraticabile.

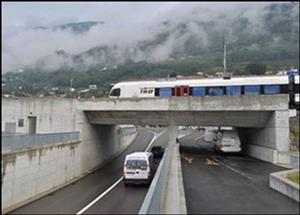

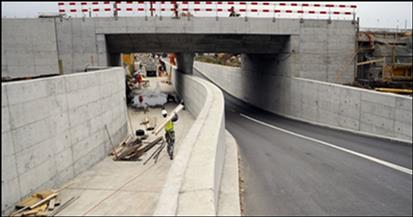

Il nuovo sottopasso dispone di un passaggio stradale con profilo libero secondo le norme e un passaggio separato per ciclisti, pedoni e veicoli di sevizio. La soletta è predisposta per il previsto raddoppio del binario e attraverso una rampa si raggiunge la nuova fermata Riazzino delle FFS. Le due vasche impermeabili adiacenti garantiscono la praticabilità del sottopasso anche in caso di falda alta.

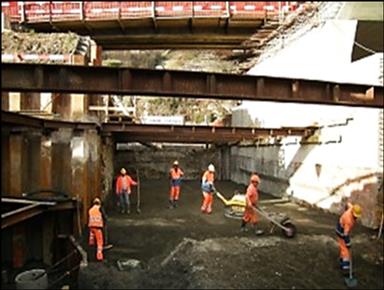

Il manufatto è stato realizzato a tappe mantenendo sia il traffico stradale che il servizio ferroviario per il quale è stato montato un ponte provvisorio. La fossa di scavo in falda è stata chiusa con palancolate e pareti di colonne Jetgrouting. L'evacuazione delle acque avveniva tramite pozzi filtranti, per imper-meabilizzazioni e stabilizzazioni sono state eseguite iniezioni di cemento e per provvedimenti di sicurezza ancoraggi precompressi.
Dati principali
Vasca impermeabile:
  • lu = 135.40 m
  • la = 8-18 m
  • pr = 3.20 m
Passaggio stradale:
  • la = 8.00 m
  • al = 4.60 m
Passaggio ciclisti e pedoni:
  • la = 7.00 m
  • al = 2.40 m
