KW Ova Spin (GR): Retrofit del centro di controllo
- Committente
- Engadiner Kraftwerke AG, Zernez
- Progettazione
- IM Maggia Engineering SA
- Realizzazione
- 2023 - in corso
- Costo dell'opera
- CHF 21 Mio.
- Prestazioni
- Progetto preliminare
- Progetto di costruzione
- Bando di gara
- Confronto tra le offerte
- Richiesta di aggiudicazione
- Progetto di realizzazione
- Esecuzione
- Messa in funzione
- Descrizione
Retrofit del centro di controllo Ova Spin con i seguenti interventi:
- Revisione delle turbine a pompa
- Revisione dei generatori sincroni
- Sostituzione delle valvole a sfera
- Sostituzione del sistema di acqua di raffreddamento
- Sostituzione dei controlli delle macchine
- Revisione del gruppo di drogaggio
- Dati principali
Gruppi macchine principali:
- 2 gruppi di macchine verticali
- Turbine a pompa Francis 2 x 25 MW
- Volume d'acqua nominale 2 x 17 m³/s
- Prevalenza nominale 70 - 200 m
- Velocità 375 o 500 giri/min (a seconda della prevalenza nominale)
- Generatori a motore sincrono 2 x 27 MVA
- Trasformatori di macchina 2 x 30 MVA
- Convertitore di avviamento 10 MW
- Quadro GIS 60 kV
- Sistemi di acqua di raffreddamento chiusi e indipendenti per gruppo di macchine
Gruppo di drogaggio:
- 1 gruppo macchina orizzontale
- Turbina Francis 500 kW
- Generatore sincrono 600 kVA

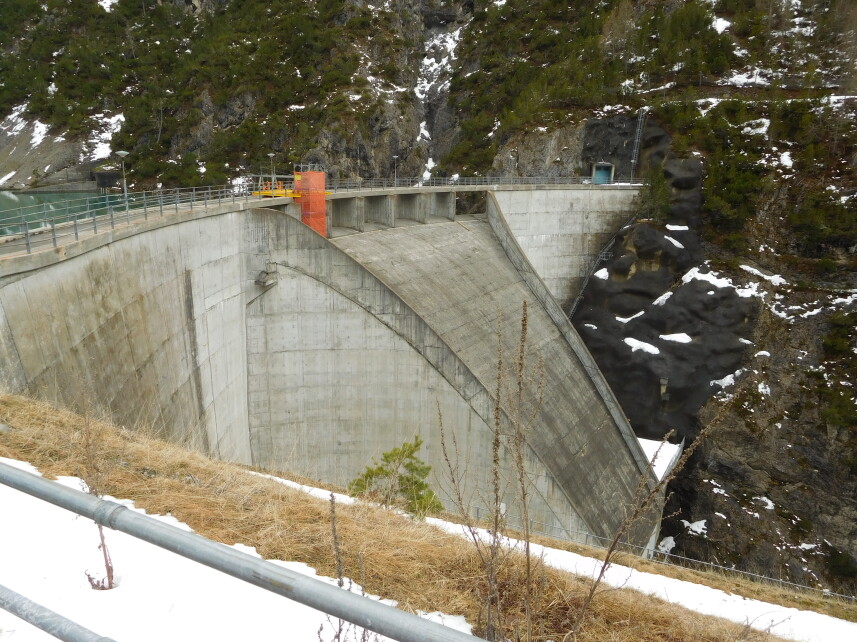

Centrale elettrica di Ova Spin (integrata nella diga)

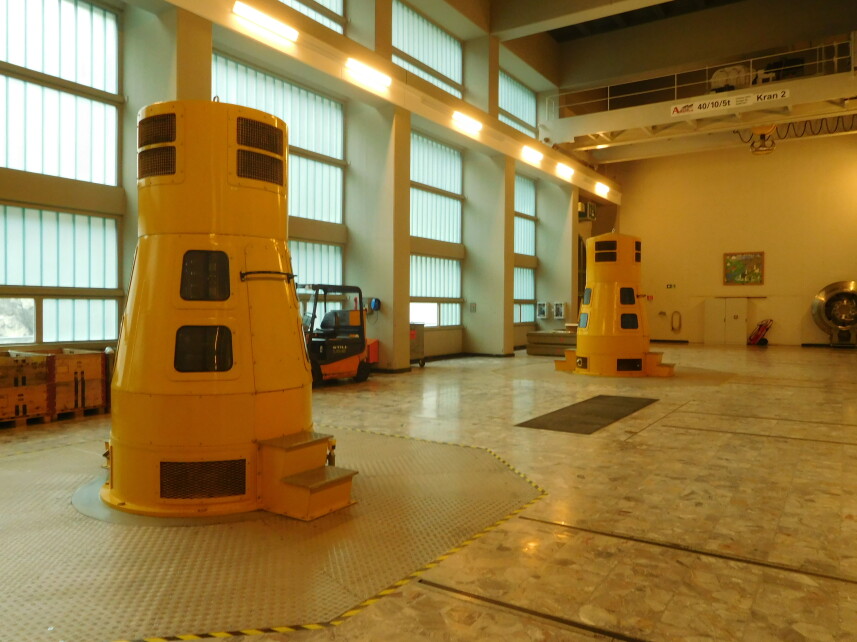

Sala macchine della centrale elettrica di Ova Spin
