A13 Galleria di Roveredo: BSA (GR)

Committente
Ufficio federale delle strade USTRA, Filiale Bellinzona
Progettazione
IM Maggia Engineering SA
Realizzazione
2013–2016
Costo dell'opera
CHF 240’000 (Lotto COM)
CHF 830'000 (Lotto KNA)
CHF 600’000 (Lotto NT)
Prestazioni

Fasi SIA 3-5:

  • progettazione
  • appalti
  • monitoraggio dei lavori di esecuzione
  • direzione tecnica lavori
Descrizione

Progettazione della rete di sezione della galleria San Fedele a Roveredo, comprendente la rete di campo tramite la quale gli equipaggiamenti sono connessi.
Il progetto consisteva nella copertura delle zone limitrofe, delle nicchie SOS, dei cunicoli trasversali e della galleria di fuga con dei telefoni d’emergenza. Inoltre, sono state equipaggiate le centrali tecniche e i cunicoli trasversali con telefoni di servizio.

Dati principali

Quantità degli equipaggiamenti:

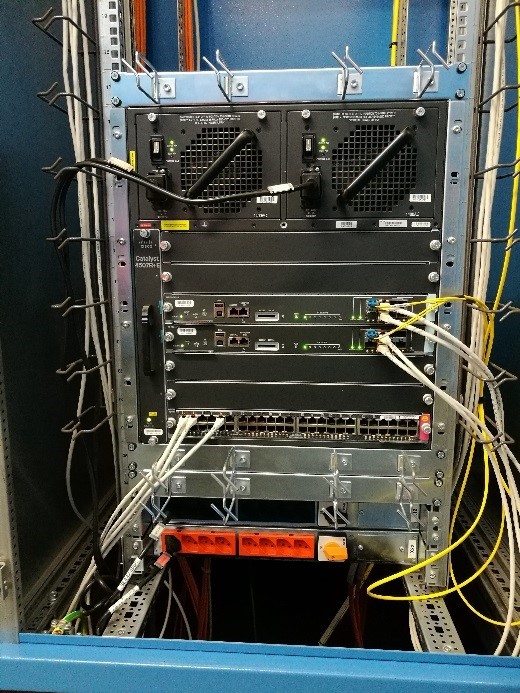

  • 1 nodo COM hardware ridondante
  • Integrazione sistema video in VMS-SGE cantonale


Quantità degli equipaggiamenti e dettagli tecnici:

  • 60 switch nelle zone di approccio e negli armadi NT
  • 33 switch nei locali tecnici
  • Reti ridondanti
  • Tempi di recovery molto bassi <1 s


Quantità degli equipaggiamenti:

  • 10 colonnine NT GSM
  • 20 armadi NT in galleria
  • 9 stazioni NT nei cunicoli trasversali

e nella galleria di fuga

  • 11 telefoni di servizio
  • 1 AS-NT, 1 Gateway a/b e 1 Gateway GSM
