Kloten Stellwerkersatz (ZH): Kabelplaner
- Bauherr
- Schweizerische Bundesbahnen SBB AG, Fachdienst Kabel, Region Ost
- Projektierung
- IUB Engineering AG
- Zeitraum
- 2021-2024
- Baukosten
- CHF 20.2 Mio. (Anteil Kabel CHF 6 Mio.)
- Leistungen
Planung, Projektierung, Fachbauleitung und Abschluss für den Fachbereich Kabel
- Beschreibung
Das Stellwerk Do 67 (Baujahr 1971) in Kloten hat sein Lebensende erreicht und soll ersetzt und in ein unabhängiges Bahntechnikgebäude ausgelagert werden. Die SBB Immobilien erarbeitet mit der Stadt Kloten einen öffentlichen Gestaltungsplan für das Bahnhofsgebiet am Bahnhof Kloten und benötigt dazu die Freistellung des Aufnahmegebäudes.
Der Projektperimeter der Kabelanlage erstreckt sich über die folgenden Perimeter:- Linie 760/752 von km 4.865 bis km 14.767
Die Hauptarbeiten Kabel erstecken sich von km 7.805 bis km 13.050.
Das Aufnahmegebäude Kloten befindet sich bei km 11.295.

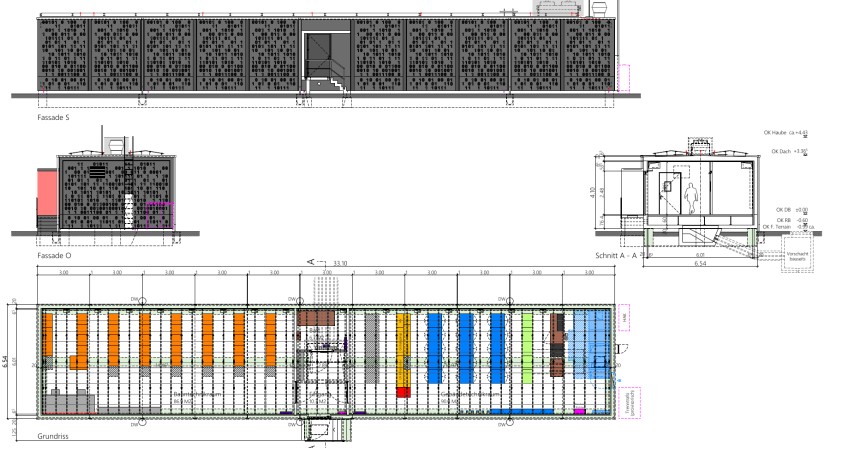

Das neue Bahntechnikgebäude RL01 wird bei km 11.8 realisiert.
- Hauptdaten
Fachdienst Kabel:
- Niederspannungskabel: 13'100 m
- Stellwerkskabel: 56'500 m
- CU-Fernmeldekabel: 4'300 m
- LWL-Fernmeldekabel: 8'600 m
- T-Kabelkanäle: 1'350 m
- Kabelschächte: 30 Stk
Ingenieurbau:- Kabelschächte: 15 Stk
- Rohrblöcke (diverse): 250 m
- Kabelquerungen mit Pressbohrung: 4 Stk
- Kabelquerung mit offenen Graben: 1 Stk
- ELEMANI bei Schutzweiche: 1 Stk

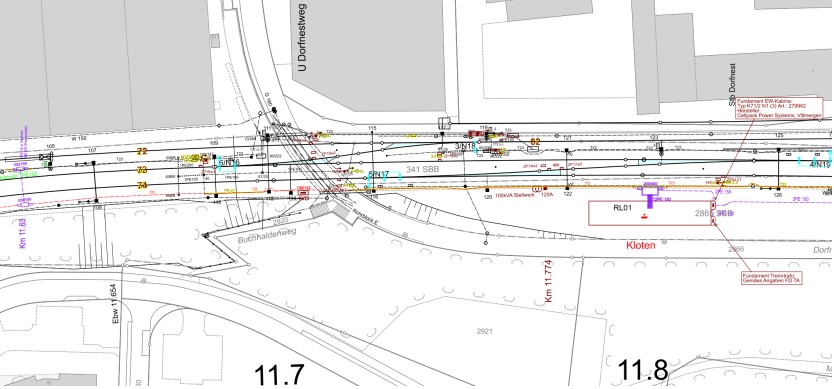

Ausschnitt Kabelsituationsplan

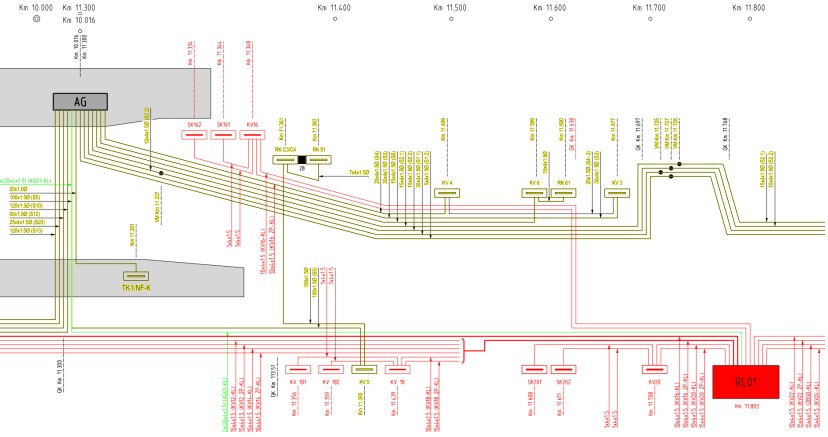

Ausschnitt S-Kabelschemas
