Erneuerung Kraftwerk Lüen, Arosa (GR)

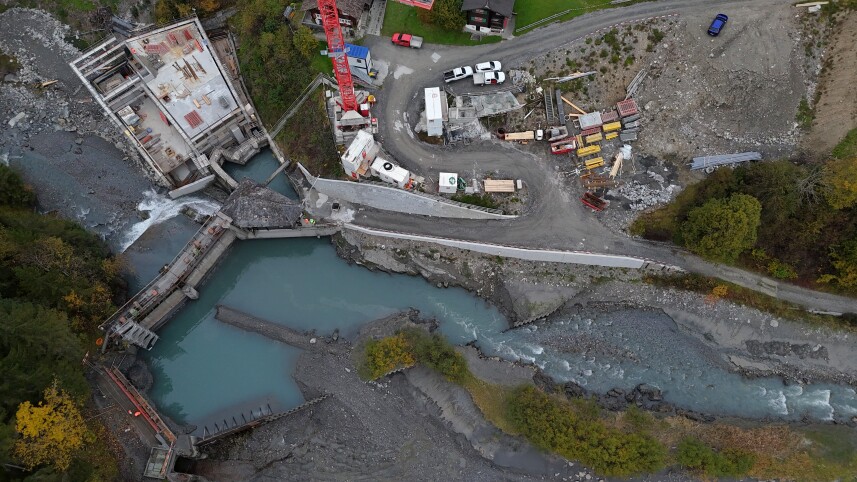

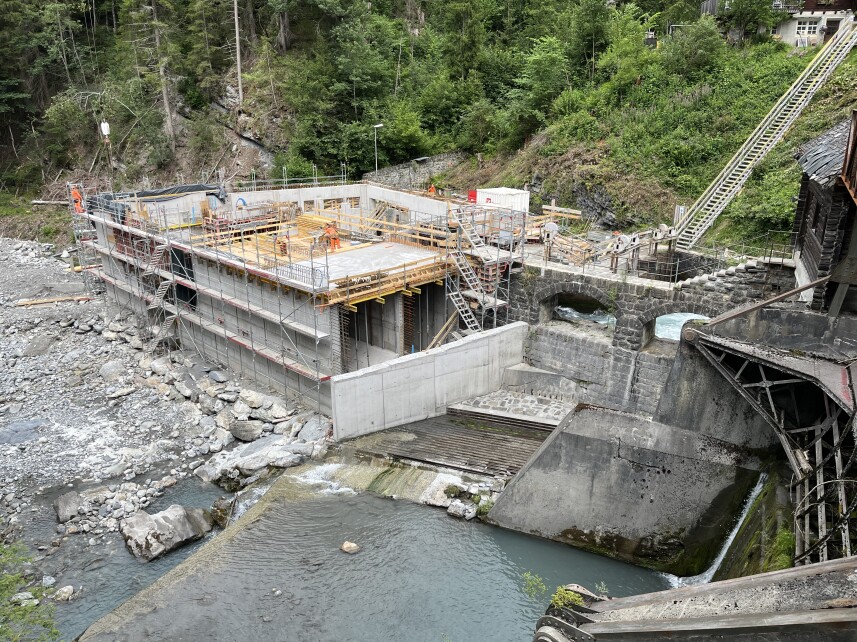

Das seit 1914 betriebene Kraftwerk Lüen wird erneuert und erweitert. Dazu wird die Wasserfassung als Ersatzneubau konzipiert, die den Fischabstieg über die Wehrfelder ermöglicht, das Dotierwasser in einer neuen Dotierturbine (Kaplan) nutzt und es werden neue Betriebsräumlichkeiten geschaffen. Der Umleitstollen wird saniert, der Einlaufbereich erneuert und diverse Stützmauern erweitert. Im ersten Baujahr wurden unter laufendem Betrieb des KW Lüen die Bauarbeiten an der WF Pradapunt ausgeführt.

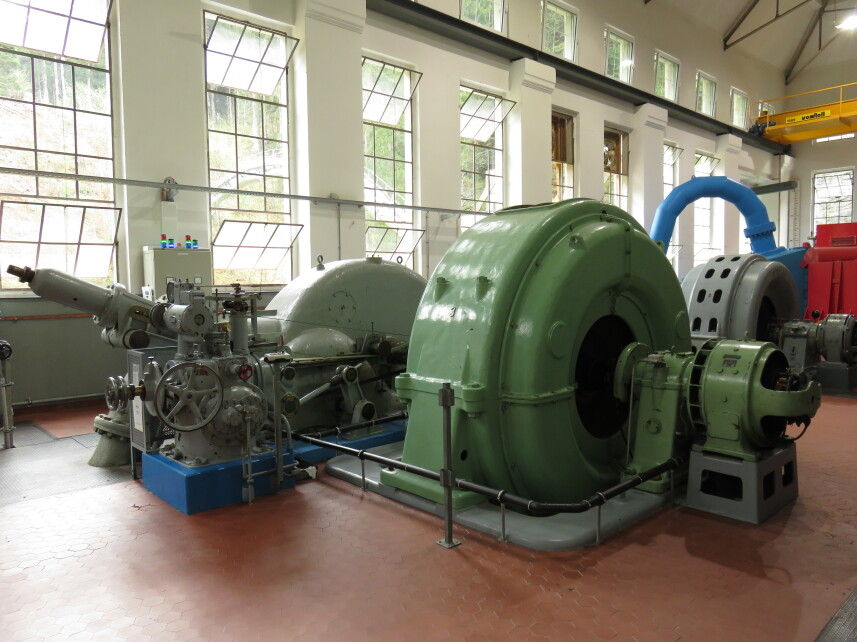

In der Zentrale Lüen werden die drei Maschinengruppen ersetzt. Die Anlieferung der 3 neuen Generatoren erfolgt über die RhB, die restlichen Materialien über eine Bauseilbahn. Ebenso Teil des Projekts sind die Drittlose Korrosionsschutz der Druckleitung, Erweiterung Wasserschloss, Erneuerung WF Clasaurer sowie Sanierung Triebwasserstollen.

• KW Lüen: 3 neue Ersatz-MGs (Pelton): QA 3x 1.35 m3/s, HBr 218.55 m, PA 7 MW, DL-Anschluss Stahl DN 1200
• Dotierkraftwerk Pradapunt: 1 neue MG (Kaplan): QA 1x 4.3 m3/s, HBr 4.15 m – 1.90 m, PA 130 kW
• Einlauf mit Horizontalrechen, 2 Wehrfelder mit Wehrklappen B 7 m, GA mit Geschwemmselklappe B 1.40 m, Schütze B 2.50 m
• Betriebsgebäude
• Fischabstieg, Wasserbausteine
• Geschiebe-Umleitstollen L 180 m
