A16 UPlaNS Tavannes-Bözingenfeld (JU/BE): Assainissement du tunnel 5
- Maître d'ouvrage
- Office fédéral des routes OFROU, Filiale d’Estavayer-le-Lac
- Mandataire
- IUB Engineering SA en groupement d'ingénieurs
- Période
- 2019-2022
- Coûts de construction
- CHF 11.5 mio
- Prestations
- 31 Concept d’intervention MK
- 32 Projet d’intervention MP
- 41 Dossier d’appel d’offres
- 51 Projet d’exécution
- 52 Direction des travaux
- 53 Dossier de l’ouvrage exécuté
- Description

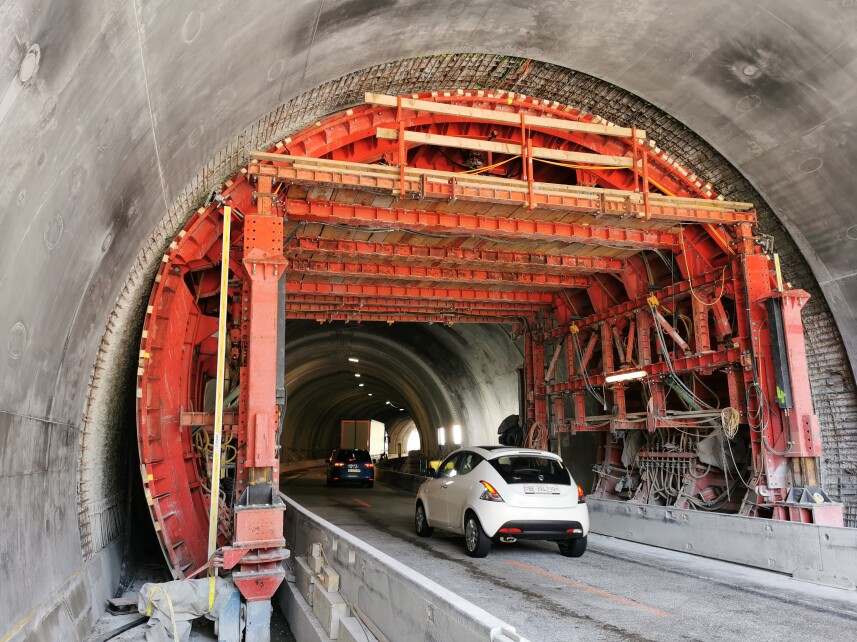

L’assainissement complet du Tunnel 5 est effectué sous exploitation (travaux de nuit, réouverture au trafic de jour avec deux voies d'exploitation), sans aucune possibilité de fermeture de la A16. Les interventions effectuées comprennent:
- Le soutènement préliminaire de la voûte par clouage;
- La démolition partielle de la voûte existante en béton non armé par rabotage en section tunnel / par hydrodémolition dans la zone des portails;
- La démolition des banquettes avec limites de vibrations imposées par les CFF (tunnel CFF à moins de 10 m du tunnel 5);
- La réalisation des saignées drainantes (système de drainage ponctuel);

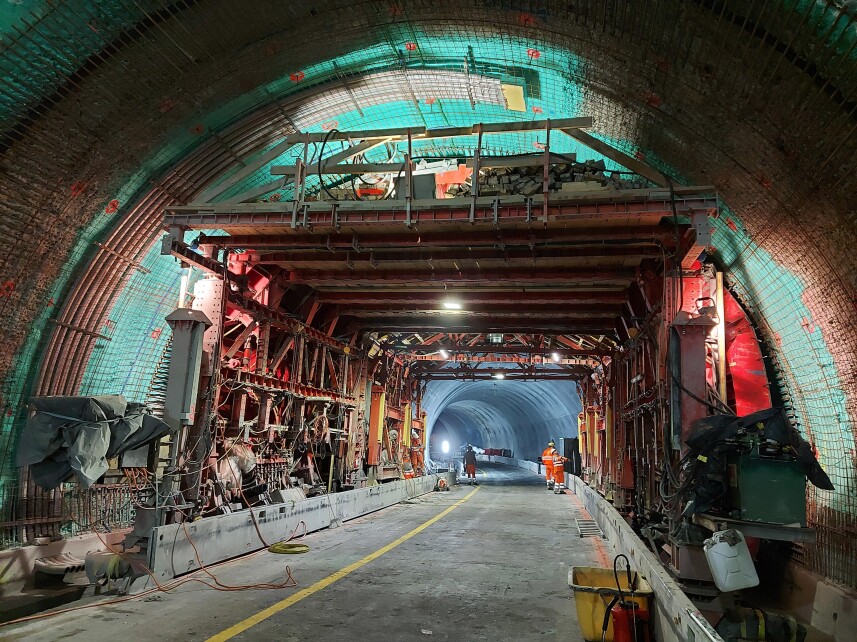

- La reconstruction de la voûte en composite cimentaire ultra-performant (CFUP ou BFUP) coulé en place d’épaisseur 12 cm en section tunnel / 7 cm dans la zone des portails;
- La reconstruction complète des banquettes avec équipements BSA et système de conduites d’évacuation des eaux;
- L’exécution du nouveau profil en long (coffre de chaussée, revêtement);

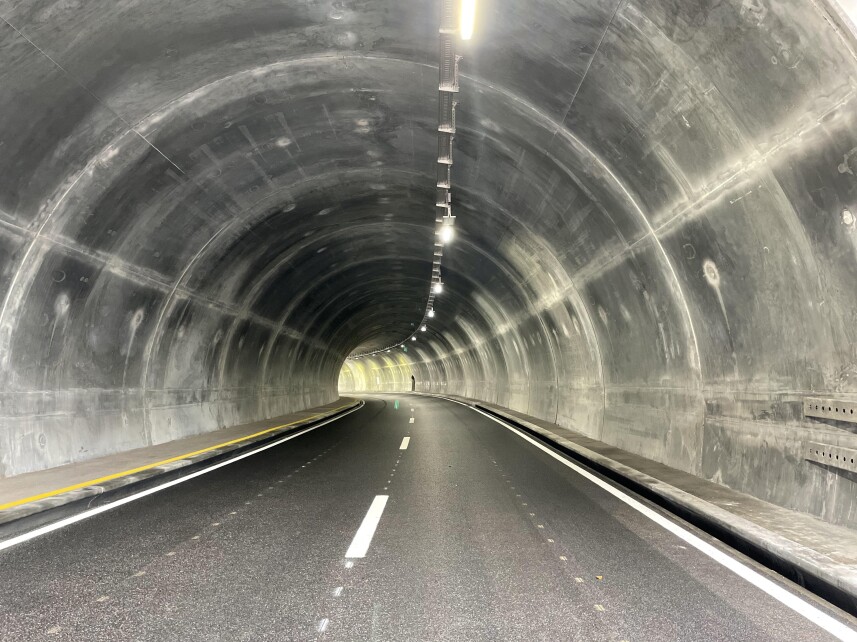

- Les finitions (peinture, BSA…)
- Données principales
- Longueur: 123 m
- Rayon: 5.0 m
